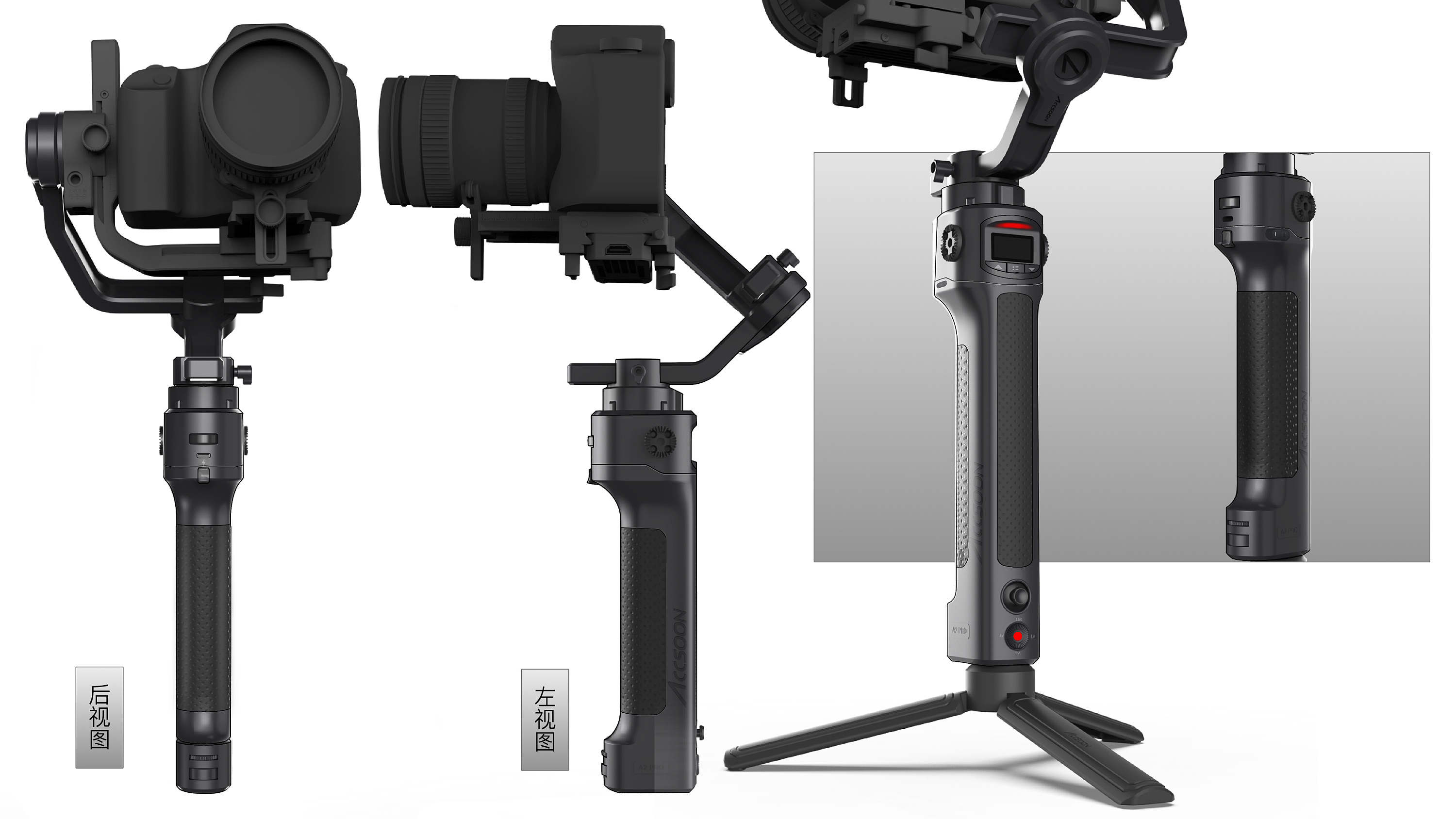

引言\n在视频创作日益普及的今天，相机手持云台已成为专业摄影师和视频爱好者的必备工具。它通过三轴电机稳定技术，让画面摆脱抖动，赋予创作者更大的运镜自由。而在产品竞争白热化的市场中，外观设计不仅是吸引消费者的第一要素，更直接关系到握持手感、操作效率与品牌识别。本文基于2D渲染图，从形态、线条、材质、人机交互等维度，对一款概念相机手持云台的外观设计进行深入剖析。\n\n## 2D渲染图概览\n本次分析的云台外观设计以2D渲染形式呈现，包含正视图、侧视图、顶视图与轴测图。渲染图采用写实风格，强调了产品的工业设计细节，光影处理突出了材质对比与曲面过渡。整体造型兼具科技感与专业感，符合高端影像配件的定位。\n\n## 形态语言：刚柔并济的几何构成\n云台主体采用“T”字形基础架构，由手柄、三轴臂和相机安装平台三部分组成。\n\n### 手柄\n手柄设计为符合人体工学的圆柱形，但并非完全的圆柱，而是通过两侧的微弧内凹形成贴合手指的握持区。2D侧视图清晰展现了手柄中段的收腰曲线，最细处直径约为38mm，适合亚洲人平均手型。表面用不同的灰度区分了防滑蒙皮区域与金属骨架。\n\n### 三轴臂\n三轴臂以折线形式向外延伸，航向轴、俯仰轴和横滚轴依次串联。臂体线条干净利落，几乎全部采用直面与微倒角结合的设计语言，避免了云台常见的臃肿感。正视图显示俯仰轴臂呈“L”形，并未遮挡相机屏幕，体现了对操作可视性的考虑。\n\n### 安装平台\n顶部安装平台为快拆结构，2D渲染中通过高光勾勒出快装板的滑轨轮廓。平台周围设有卡扣和调节旋钮，侧视图明确标注了旋钮的齿纹细节，暗示了防滑与精准调节的功能。\n\n## 线条与曲面：功能决定形式\n从2D渲染图中可清晰提取出产品的线条特征：主线条以直线和长弧线为主，转折处多用圆角过渡（R角约2-3mm），既保证了结构强度，也避免尖锐边缘带来的不适。航向轴电机的圆形壳体在天圆地方的对比中成为点睛之处。渲染通过细腻的径向渐变，突出了电机外壳的金属切削质感。\n\n## 材质与色彩方案\n渲染图上表现出的材质分布富有层次：\n\n- 主体框架：深空灰铝合金，哑光阳极氧化处理，表面反射率低但保有金属光泽。2D渲染中以灰色的平滑度体现。\n- 手柄蒙皮：黑色橡胶或类肤涂层，渲染表现为低高光的粗糙纹理区，与金属做出明显分区。\n- 旋钮与按键：局部亮银色或红色点缀，如录制键以红圈示意，快速抓住视觉焦点。\n\n色彩心理学角度，黑灰为主色传递专业性，少量红色指令点缀有助于提升操作辨识度。\n\n## 人机交互细节在2D图中的呈现\n优秀的工业设计必先在图纸阶段解决交互问题，该云台的设计有多个思路可考：\n\n- 按键布局: 正视图显示手柄正面纵向排列了摇杆、拍摄键、模式切换键和电源键。所有按键均有倒角或凹面提示，2D图中用细微的阴影差別凸显其按压弧面。\n- 屏幕位置: 侧视图手柄侧面开设了一个窄长矩形区域，可推断为1.3英寸触控屏或OLED状态屏位置，便于调参且不干扰双手操作。\n- 扩展接口: 手柄图标附近有1/4螺丝孔及USB-C口示意符号，位置下移，保证外接设备电线不会干扰握持。\n\n## \n通过对该相机手持云台的2D渲染图进行深入的外观设计分析，我们发现一款成熟的云台不仅要解决技术稳定问题，外观上也需要在单纯几何体与有机生物态间寻得和谐。其设计清晰地体现了“让结构袒露，而不是包裹在完整的面”这种做法，既有专业的机械质感，又足以为人手与手指创造微小的包容。该图表现有一定的前瞻性和研究价值，可作为后续3D建模和工程样机转译的扎实基础。如这篇能为您后续的作品集准备或设计汇报带去些微启示，那便是很好了一些碎梦的价值。
